Mlýn je určen k výrobě kulatých trubek Φ76 mm – Φ168 mm o tloušťce 2,0 mm – 5,0 mm z pásu svitků válcovaných za studena a za tepla pomocí neuzavřeného trubkového polotovaru s následným svařováním do trubky, ohřev hran pomocí vysokofrekvenční svářečka v pevné fázi, svařování podélných švů v rolích stroje na svařování trubek, chlazení, další dimenzování nebo tvarování a řezání nekonečných trubek v měřených délkách on-stream.

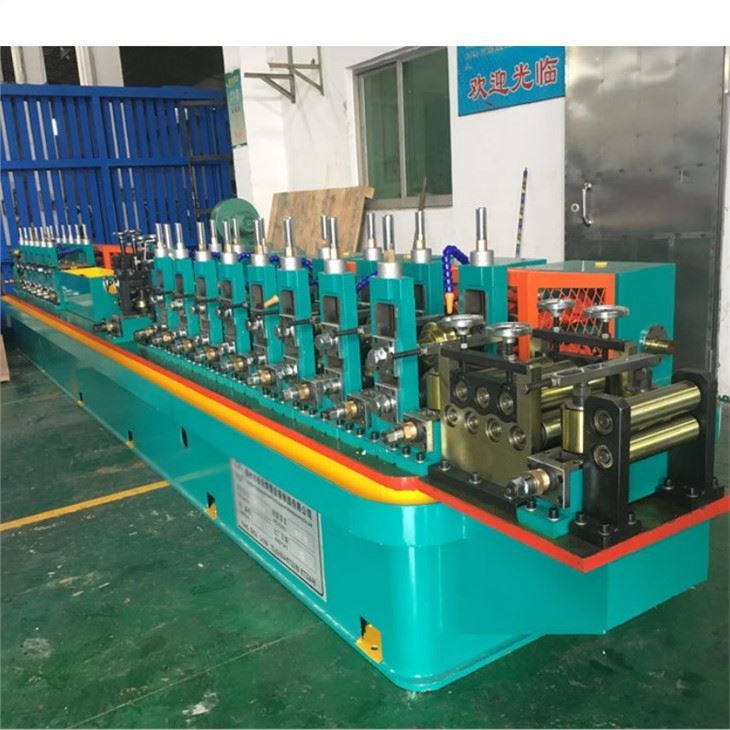

I. Trubkový mlýn na výrobu dýmek

Cívka →⇨ odvíječ → → Střihačka a svářečka s páskovou hlavou → → Spirálový akumulátor → → Tvářecí jednotka (Zplošťovací jednotka + Hlavní hnací jednotka + Tvarovací jednotka + Vodicí jednotka + Vysokofrekvenční indukční svařovací jednotka + stlačovací válec) + Rám pro odstraňování otřepů →---- Chladicí jednotka →---- Dimenzovací jednotka a rovnačka → → Létající pila pod počítačovým ovládáním → → Rozběhový stůl → → rovnání

III. Základní podmínky:

a) Specifikace ocelových trubek

Průměr kulaté trubky: Φ76 –Φ168 mm

Čtvercová trubka: 60 x 60 mm - 125 x 125 mm

Obdélníková trubka: 80X40-100X50mm

Tloušťka potrubí: 2,0 - 5,0 mm

Délka potrubí: 6,0 m - 12,0 m

IV. Sestava vybavení a hlavní parametry jedné jednotky:

Hydraulický jednootáčkový odvíječ se škrabkou

Roztahování trnu hydraulicky, rotace polohy trnu musí být ruční, pneumatická brzda.

Pětiválcový vyrovnávač

Existují dvojice štípacích a vysílacích válečků. Zploštit role jsou uspořádány pro dvě horní a tři níže. Štípání a posílání je tlačeno hydraulickým válcem, plochý válečkový motor je ozuben šnekovým kolem a šnekovým šroubem se sníženou rychlostí, šnekové šrouby vpředu a jeden vzadu se mohou splnit ve fázi spojením objímky, což může zajistit horní vyrovnávací válec a pod vyrovnávacím válcem být rovnoběžné, čímž dosáhnou v úmyslu zploštění.

Stříhání& svařovací stroj na tupo

3.1 Stroj s parametry hydraulického střihu: Řezání hydraulickým systémem

3. Horizontální spirálový akumulátor

Akumulátor se skládá z následujících prvků: Nízký držák, Nízký držák, Revolver, 7 válečků Zplošťovací jednotka, 2 válečky krmení a systém podávání cívek

Rychlost podávání: Max. 200 m/min

Formování& velikostní sekce

5.1 Tvarovací převodovka, univerzální kloub

Fréza pro vstup do mlýna pomocí horizontálního a horizontálního válce, jednoho kladného vyrovnávacího válce s pěti válci a jednoho páru vertikálního podavače.

Tvářecí mlýn se skládá z: poháněného stojanu, bočního válcovacího stojanu: 8 sad (vertikálních) a horizontálního válečkového rámu se šnekovým převodem& hřídel. upravit nahoru a dolů ve stejnou dobu a úroveň.

Svařovací sekce

6.1 Svařovací část se skládá z: Jednotka vedení švu: 1 sada, Squeeze stojan: 4 válečky (Φ 90 mm), rám pro odhrotování: 1 sada (2 hlavy a horizontální jednotka pro žehlení švů: 2 válečky

6.2 Chladicí část chladicího žlabu: 1 sada 4,0 m

6.3 Polovodičová vysokofrekvenční svářečka (GGP400KW)

Výstupní režim obvodu nádrže: žádný výkon svařovacího transformátoru, sekundární rezonance s chladičem voda-voda pro svářeče

CNC létající třecí pila

Pohyb pily: Hřeben s pastorkem

Motor pro cestování: DC 37KW

Motor pro řezání: AC 90KW

Tolerance délky: 0-6 mm

Rozběhový stůl

8.1 Systém házení se skládá z: válečkového dopravníku 18 metrů (včetně ucpávky) pneumaticky

Elektrický řídicí systém

Horizontální spirálový akumulátor AC ovladač.
